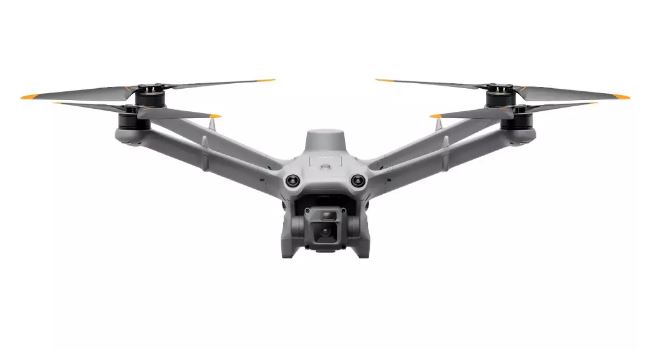

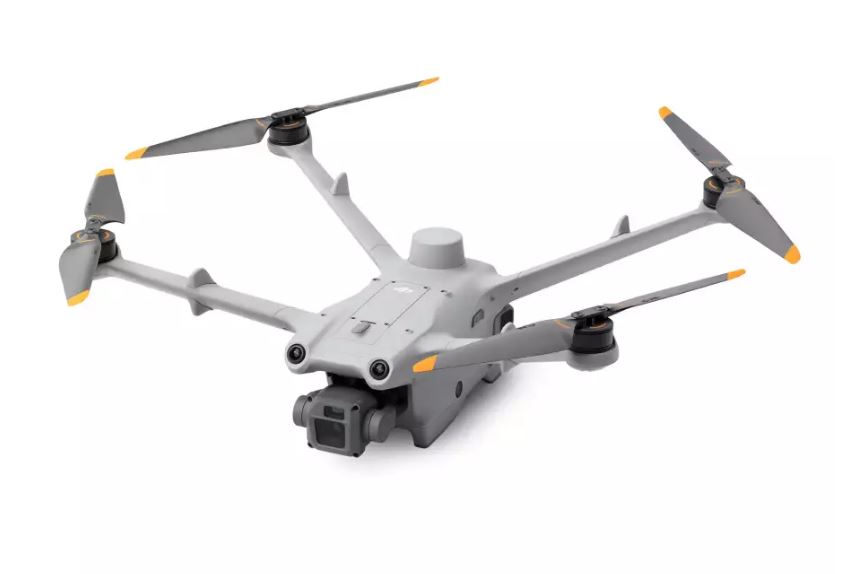

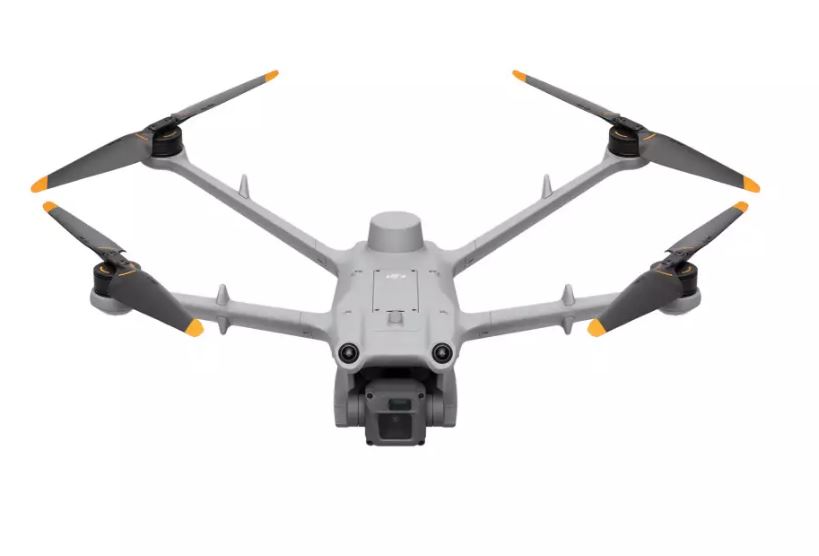

DJI Matrice 3D

Fluggerät – Allgemein

Gewicht ‌1410 g
Dieser Wert umfasst das Gewicht des Akkus, der Propeller und einer microSD-Karte, jedoch nicht die Nutzlasten von Drittanbietern. Das tatsächliche Gewicht kann aufgrund unterschiedlicher Chargenmaterialien und externer Faktoren variieren.

Max. Gewicht beim Abheben 1610 g

Abmessungen 335 × 398 × 153 mm (L×B×H, ohne Propeller)

Diagonale Länge

• Diagonaler Achsabstand: 463,2 mm
• Achsabstand links nach rechts: 359,9 mm
• Achsabstand vorne nach hinten: 291,4 mm

Max. Steiggeschwindigkeit

• 6 m/s (Normalmodus)
• 8 m/s (Sportmodus)

Max. Sinkgeschwindigkeit

• 6 m/s (Normalmodus)
• 6 m/s (Sportmodus)

Höchstgeschwindigkeit (auf NHN, bei Windstille)

• Normalmodus, bei aktivierter Hinderniserkennung: 15 m/s vorwärts fliegend, 12 m/s rückwärts fliegend, 10 m/s seitwärts fliegend
• Sportmodus: 21 m/s vorwärts fliegend, 18 m/s rückwärts fliegend, 16 m/s seitwärts fliegend

Max. Windwiderstandsfähigkeit

• Während des Betriebs: 12 m/s
• Bei Start/Landung: 8 m/s

Max. Starthöhe 4000 m

Max. Flugzeit 50 Minuten
Getestet in einer kontrollierten Umgebung. Die spezifischen Testbedingungen sind wie folgt: Vorwärtsflug mit einer konstanten Geschwindigkeit von 46,8 km/h in einer windstillen Laborumgebung in 20 Metern Höhe über dem Meeresspiegel, im Fotomodus (ohne Fotoaufnahme während des Fluges), mit ausgeschalteter Hindernisvermeidung und einem Akkustand von 100 % bis 0 %. Die tatsächlichen Ergebnisse können je nach Umgebung, Verwendung und Firmware-Version variieren.

Max. Schwebezeit 40 Minuten
Gemessen mit den Drohnen der Serie DJI Matrice 3D in einer windstillen Umgebung in 20 Metern Höhe über dem Meeresspiegel schwebend und einem Akkustand von 100 % bis 0 %. Die tatsächlichen Ergebnisse können je nach Umgebung, Verwendung und Firmware-Version variieren.

Max. Einsatzradius 10 km
Gemessen bei ca. 25 °C mit einem Akkustand von 25 % des Ersatzakkus, einer Umgebungswindgeschwindigkeit von ca. 4 m/s, einer Rundfluggeschwindigkeit von ca. 15 m/s und einem Schwebeflug von 10 Minuten. Die tatsächlichen Ergebnisse können je nach Umgebung, Verwendung und Firmware-Version variieren.

Max. Flugdistanz 43 km
Gemessen mit einer DJI Matrice 3D/3TD, die mit einer konstanten Geschwindigkeit von 54 km/h in einer windstillen Umgebung auf 20 Meter über Meeresspiegel und einem Akkustand von 100 % bis 0 %. fliegt. Die tatsächlichen Ergebnisse können je nach Umgebung, Verwendung und Firmware-Version variieren.

Max. Nickwinkel

• 25° (Normalmodus)
• 25° (Sportmodus)

Max. Winkelgeschwindigkeit 250°/s

Globales Navigationssatellitensystem GPS + Galileo + BeiDou + GLONASS (GLONASS wird nur unterstützt, wenn RTK-Modul aktiviert ist.)

Schwebegenauigkeit (windstill oder windig)
Vertikal:

• ±0,1 m (mit Sichtpositionierung)
• ±0,5 m (mit GNSS-Positionierung)
• ±0,1 m (mit RTK-Positionierung)

 Horizontal:

• ±0,3 m (mit Sichtpositionierung)
• ±0,5 m (mit GNSS-Positionierung)
• ± 0,1 m (mit RTK-Positionierung)

Betriebstemperatur -20 °C bis 45 °C

Schutzart Schutzart IP54

Motormodell 2607

Propellertyp 1149, klappbar, kein Schnellverschluss

RTK-Modul Im Fluggerät integriert

Signalleuchte Im Fluggerät integriert

Fluggerät – Weitwinkelkamera

Kamerasensor

• DJI Matrice 3D: 4/3 CMOS, Effektive Pixel: 20 MP
• DJI Matrice 3TD: 1/1,32" CMOS, effektive Pixel: 48 MP

Objektiv:
DJI Matrice 3D

• Sichtfeld: 84°
• Äquivalente Brennweite: 24 mm
• Blende: f/2,8 bis f/11
• Fokus: 1 m bis ∞

 DJI Matrice 3TD

• Sichtfeld: 82°
• Äquivalente Brennweite: 24 mm
• Blende: f/1.7
• Fokus: 1 m bis ∞

Objektiv-Entfeuchtung

• DJI Matrice 3D: Die Weitwinkelkamera unterstützt Objektiv-Entfeuchtung.
• DJI Matrice 3TD: Die Weitwinkelkamera unterstützt Objektiv-Entfeuchtung.

 ISO

• DJI Matrice 3D: 100–6400
• DJI Matrice 3TD: 100 bis 25600

Verschlusszeit:
DJI Matrice 3D

• Elektronischer Verschluss: 8 bis 1/8000 s
• Mechanischer Verschluss: 8 bis 1/2000 s

DJI Matrice 3TD

• Elektronischer Verschluss: 8 bis 1/8000 s

Max. Bildgröße

• DJI Matrice 3D: 5280 × 3956
• DJI Matrice 3TD: 8064×6048

Fotomodi
DJI Matrice 3D

• Einzelaufnahme: 20 MP
• Intervall: 20 MP, 0,7/1/2/3/5/7/10/15/20/30/60 s
• Smart Low-Light: 20 MP
• Panorama: 20 MP (RAW-Aufnahme); 100 MP (zusammengesetztes Bild)

DJI Matrice 3TD

• Einzelaufnahme: 12 MP, 48 MP
• Intervall: 12 MP, 48 MP, 0,7/1/2/3/5/7/10/15/20/30/60 s*
• Smart Low-Light: 12 MP
• Panorama: 12 MP (RAW-Aufnahme); 100 MP (zusammengesetztes Bild)

* Die Intervalle 0,7 s und 1 s werden bei der Aufnahme von zeitgesteuerten 48MP-Fotos nicht unterstützt.

Videoauflösung

• H.264
• 4K: 3840 × 2160 bei 30 fps
• FHD: 1.920 × 1.080 bei 30 fps

Video-Bitrate:
DJI Matrice 3D

• 4K: 130 MBit/s
• FHD: 70 Mbit/s

 DJI Matrice 3TD

• 4K: 85 MBit/s
• FHD: 30 MBit/s

Unterstützte Dateisysteme exFAT

Fotoformat JPEG

Videoformat MP4 (MPEG-4 AVC / H.264)

Fluggerät – Telekamera

Kamerasensor 1/2" CMOS, effektive Pixel: 12 MP

Objektiv

• Sichtfeld: 15°
• Äquivalente Brennweite: 162 mm
• Blende: f/4.4
• Fokus: 3 m bis ∞

Objektiv-Entfeuchtung

• DJI Matrice 3D: Die Telekamera unterstützt Objektiv-Entfeuchtung.
• DJI Matrice 3TD: Die Telekamera unterstützt Objektiv-Entfeuchtung.

ISO

• DJI Matrice 3D: 100–6400
• DJI Matrice 3TD: 100 bis 25600

Verschlusszeit Elektronischer Verschluss: 8 bis 1/8000 s

Max. Bildgröße 4000×3000

Fotoformat JPEG

Videoformat MP4 (MPEG-4 AVC / H.264)

Fotomodi:
DJI Matrice 3D

• Einzelaufnahme: 12 MP
• Intervall: 12 MP, 0,7/1/2/3/5/7/10/15/20/30/60 s
• Smart Low-Light: 12 MP

DJI Matrice 3TD

• Einzelaufnahme: 12 MP
• Intervall: 12 MP, 0,7/1/2/3/5/7/10/15/20/30/60 s
• Smart Low-Light: 12 MP

Videoauflösung

• H.264
• 4K: 3840 × 2160 bei 30 fps
• FHD: 1.920 × 1.080 bei 30 fps

Video-Bitrate:
DJI Matrice 3D

• 4K: 130 MBit/s
• FHD: 70 Mbit/s

DJI Matrice 3TD

• 4K: 85 MBit/s
• FHD: 30 MBit/s

Digitaler Zoom 8x (56x Hybridzoom)

Fluggerät – Wärmebildkamera (DJI Matrice 3TD)

Wärmebildsensor Ungekühltes VOx-Mikrobolometer

Pixelabstand 12 μm

Bildrate 30 Hz

Objektiv

• Sichtfeld: 61°
• Äquivalente Brennweite: 40 mm
• Blende: f/1.0
• Fokus: 5 m bis ∞

Setzen Sie die Objektive der Infrarotkamera NICHT starken Energiequellen wie Sonne, Lava oder Laserstrahlen aus. Andernfalls kann der Kamerasensor verbrannt werden, was zu dauerhaften Schäden führt.

Empfindlichkeit ≤ 50 mk bei F1.0

Temperaturmessmethode Punktmessung, Flächenmessung

Temperaturmessbereich

• -20 °C bis 150 °C (hoher Verstärkungsmodus)
• 0° bis 500 °C (niedriger Verstärkungsmodus)

Palette Weiß heiß/Schwarz heiß/Tönung/Eisenrot/Heißes Eisen/Arktisch/Medizinisch/Fulgurit/Regenbogen 1/Regenbogen 2

Fotoformat

• JPEG (8 Bit)
• R-JPEG (16 Bit)

Videoauflösung

• Normalmodus: 640 × 512 bei 30 fps
• UHR-Infrarotbild-Modus: 1280 x 1024 bei 30 fps (bei aktivierter Funktion „UHR-Infrarotbild“ kann das Fluggerät automatisch den Modus „UHR-Infrarotbild“ entsprechend der Helligkeit des Umgebungslichts aktivieren oder deaktivieren.)

Video-Bitrate 6 MBit/s

Videoformat MP4 (MPEG-4 AVC / H.264)

Fotomodi
Einzelaufnahme:

• Normalmodus: 640 × 512
• UHR-Infrarotbild-Modus: 1280 × 1024

 Intervall:

• Normalmodus: 640×512, 0,7/1/2/3/5/7/10/15/20/30/60 s
• UHR-Infrarotbild-Modus: 1280×1024, 0,7/1/2/3/5/7/10/15/20/30/60 s

Digitaler Zoom 28x

Infrarot-Wellenlänge 8 bis 14 μm

Infrarot-Temperaturmessgenauigkeit ±2 °C oder ±2 % (bei Verwendung des größeren Werts)

Fluggerät – Gimbal

Stabilisierung Mechanische 3-Achsen-Kardanaufhängung (Kippen, Rollen, Schwenken)

Mechanischer Bereich

• Neigen: -135° bis +45°
• Rollen: -45° bis +45°
• Schwenken: -27° bis +27°

Steuerbarer Bereich

• Neigen: -90° bis +35°
• Schwenken: Nicht steuerbar

Max. Steuergeschwindigkeit (Neigen) 100°/s

Winkelschwingungsbereich ±0,005°

Fluggerät – Erkennung

Erkennungssystem Das Fluggerät unterstützt die Erfassung von Hindernissen in sechs Richtungen.
Das Fluggerät hat einen toten Winkel von 10° im oberen hinteren Bereich. Fliegen Sie immer vorsichtig.

Nach vorne

• Messbereich: 0,5 – 21 m
• Erfassungsreichweite: 0,5 – 200 m
• Effektive Erkennungsgeschwindigkeit: Fluggeschwindigkeit ≤ 15 m/s
• Sichtfeld: Horizontal: 90°, vertikal: 90°

Nach hinten

• Messbereich: 0,5 – 23 m
• Effektive Erkennungsgeschwindigkeit: Fluggeschwindigkeit ≤ 12 m/s
• Sichtfeld: Horizontal: 90°, vertikal: 90°

Seitlich

• Messbereich: 0,5 – 15 m
• Effektive Erkennungsgeschwindigkeit: Fluggeschwindigkeit ≤ 10 m/s
• Sichtfeld: Horizontal: 104°, Vertikal: 90°

Nach oben

• Messbereich: 0,5 – 21 m
• Effektive Erkennungsgeschwindigkeit: Fluggeschwindigkeit ≤ 6 m/s
• Sichtfeld: Vorne und hinten 90°, links und rechts 90°

Nach unten

• Messbereich: 0,5 – 14 m
• Effektive Erkennungsgeschwindigkeit: Fluggeschwindigkeit ≤ 6 m/s
• Sichtfeld: Vorne und hinten 95°, links und rechts 110°

Betriebsumgebung Nach vorne, nach hinten, nach links, nach rechts und nach oben: Oberflächen mit deutlichen Konturen bei ausreichenden Lichtverhältnissen (Lux > 15)
Nach unten: Oberfläche mit diffuser Remission > 20 % (z. B. Wände, Bäume, Personen) und angemessene Beleuchtung (Lux > 15).

Fluggerät – Videoübertragung

Videoübertragungssystem Übertragung DJI O3 Enterprise

Qualität der Live-Ansicht 720p/30fps, 1080p/30fps (mit DJI RC Pro Enterprise)

540p/30fps, 720p/30fps, 1080p/30fps (mit DJI FlightHub 2)

Betriebsfrequenz

• 2,4000 bis 2,4835 GHz
• 5,150 bis 5,250 GHz (CE: 5,170 bis 5,250 GHz)
• 5,725 bis 5,850 GHz

In einigen Ländern und Regionen sind die 5,1-GHz- und 5,8-GHz-Frequenzbänder verboten oder das 5,1-GHz-Frequenzband ist nur für die Verwendung in Innenräumen zugelassen. Weitere Informationen erhalten Sie in den örtlichen Gesetzen und Vorschriften.

Max. Übertragungsreichweite (ohne Hindernisse und Interferenzen)
DJI Matrice 3D

• FCC: 15 km
• CE: 8 km
• SRRC: 8 km
• MIC: 8 km

DJI Matrice 3TD

• FCC: 15 km
• CE: 8 km
• SRRC: 8 km
• MIC: 8 km

Gemessen in einer Außenumgebung ohne Hindernisse oder Interferenzen. Die obigen Daten zeigen für jeden Standard die weiteste Kommunikationsreichweite für einen Flug in eine Richtung, ohne Rückflug. Während des Fluges ist immer die Warnmeldung zur Rückkehr in DJI FlightHub 2 zu beachten.

Max. Übertragungsreichweite (ohne Hindernisse, mit Interferenzen)

• ‌Starke Interferenzen (dichte Bebauung, Wohngebiete usw.): 1,5 bis 3 km (FCC/CE/SRRC/MIC)
• Mittlere Störung (vorstädtische Flächen, Stadtparks usw.): 3 bis 9 km (FCC), 3 bis 6 km (CE/SRRC/MIC)
• Geringe Störung (offene Flächen, abgelegene Gebiete usw.): 9 bis 15 km (FCC), 6 bis 8 km (CE/SRRC/MIC)

Gemessen bei fliegendem Fluggerät (ohne Nutzlasten von Drittanbietern) in freien Umgebungen mit typischen Interferenzen. Die obigen Daten zeigen für jeden Standard die weiteste Kommunikationsreichweite für einen Flug in eine Richtung, ohne Rückflug. Während des Fluges ist immer die Warnmeldung zur Rückkehr in DJI FlightHub 2 zu beachten.

Max. Download-Geschwindigkeit

• 5 MB/s (mit DJI Dock 2)
• ‌15 MB/s (mit DJI RC Pro Enterprise)

  Gemessen in einer Laborumgebung mit geringer Interferenz in Ländern/Regionen, die sowohl 2,4 GHz als auch 5,8 GHz unterstützen. Download-Geschwindigkeiten können je nach tatsächlichen Bedingungen variieren.

Niedrigste Latenz

• Die Latenz für die Videoübertragung vom Fluggerät zum Dock beträgt ca. 110 bis 150 Millisekunden (abhängig von den tatsächlichen Umgebungsbedingungen).
• Die Latenz für die Videoübertragung vom Dock zum DJI FlightHub 2 wird durch die tatsächlichen Netzwerkbedingungen und die Konfiguration des Computers beeinflusst.

Antenne 4 Antennen, 2 Sender, 4 Empfänger

Strahlungsleistung (EIRP)

• 2,4 GHz: < 33 dBm (FCC), < 20 dBm (CE/SRRC/MIC)
• 5,1 GHz: < 23 dBm (CE)
• 5,8 GHz: < 33 dBm (FCC/SRRC), < 14 dBm (CE)

Fluggerät – Speicherung

Unterstützte Speicherkarten
Fluggerät:

• U3/Klasse10/V30 oder höher wird unterstützt. Eine Liste der empfohlenen microSD-Karten finden Sie weiter unten.

Empfohlene microSD-Karten
Fluggerät:

• SanDisk Extreme 32 GB V30 A1 microSDHC
• SanDisk Extreme PRO 32 GB V30 A1 microSDHC
• SanDisk Extreme 512 GB V30 A2 microSDXC
• Lexar 1066x 64 GB V30 A2 microSDXC
• Kingston Canvas Go! Plus 64 GB V30 A2 microSDXC
• Kingston Canvas React Plus 64 GB V90 A1 microSDXC
• Kingston Canvas Go! Plus 128 GB V30 A2 microSDXC
• Kingston Canvas React Plus 128 GB V90 A1 microSDXC
• Kingston Canvas React Plus 256 GB V90 A2 microSDXC
• Samsung PRO Plus 256 GB V30 A2 microSDXC

Fluggerät – Akku

Kapazität 7811 mAh

Spannung 14,76 V

Max. Ladespannung 17,0 V

Typ Li-Ion 4S

Chemische Zusammensetzung LiNiMnCoO2

Energie 115,2 Wh

Gewicht 544 g

Anzahl Zyklen 400

Ladetemperatur 5 °C bis 45 °C

‌Fluggerät – Netzteil

Eingang 100 bis 240 V (AC), 50/60 Hz, 2,5 A

Ausgangsleistung 100 W

Ausgang Max. Ausgangsleistung von 100 W (gesamt)

Wenn beide Ladeanschlüsse verwendet werden, weist das Netzteil dynamisch die Ausgangsleistung der beiden Ports entsprechend der Lastleistung zu, wobei die maximale Ausgangsleistung eines Ports 82 W beträgt.

Fluggerät – Ladestation

Eingang USB-C: 5 bis 20 V; 5,0 A

Ausgang Akkuanschluss: 12 bis 17 V; 8,0 A

Nennleistung 100 W

Ladetyp Es wird immer nur ein Akku geladen.

Ladetemperatur 5 °C bis 40 °C
